Changer une lame, nettoyer un carter ou vérifier une courroie sous un tracteur tondeuse suppose de le soulever de façon stable. Fabriquer un lève tracteur tondeuse soi-même reste une option économique et adaptable, à condition de respecter quelques principes de construction qui garantissent la sécurité pendant toute la manipulation.
Stabilité latérale et tracteurs tondeuses à batterie lithium-ion
Les tracteurs tondeuses à batterie lithium-ion posent un problème que les modèles thermiques classiques ne posent pas. Le pack batterie, souvent logé sous l’assise ou dans le châssis, concentre une masse importante en un point bas et décentré. Résultat : le centre de gravité est plus bas mais aussi moins symétrique.
A lire également : Comment trouver des missions freelances facilement grâce aux plateformes en ligne
Sur un lève bricolé avec un simple cric hydraulique et deux cales, ce déséquilibre se traduit par un basculement latéral dès que l’inclinaison dépasse quelques degrés. Les modèles à batterie dépassent souvent largement le seuil de charge des lève-tondeuses à vis vendus en grande surface.
Vous avez déjà remarqué que votre tracteur penche légèrement d’un côté à l’arrêt sur terrain plat ? C’est la batterie qui tire. Pour compenser, la structure du lève doit intégrer deux points d’appui latéraux indépendants et réglables. Deux équerres en acier soudées sur le cadre de base, espacées d’au moins la largeur du châssis, stabilisent l’ensemble bien mieux qu’un rail central unique.
A lire aussi : Acquérir une maison sans recourir à un prêt bancaire : Les étapes et conseils essentiels
Si vous construisez un lève tracteur tondeuse fait maison pour une machine lourde, prévoyez un cadre en tube acier rectangulaire plutôt qu’en cornière. Le tube rectangulaire résiste mieux à la torsion, ce qui limite le risque de déformation sous charge asymétrique.
Choix des matériaux et dimensionnement du cadre
Le matériau de base conditionne tout le reste. Un cadre en bois fonctionne pour des tondeuses légères, mais il se déforme avec l’humidité et vieillit mal dans un garage non chauffé.
Acier ou bois : trancher selon le poids de la machine
Pour un tracteur tondeuse thermique standard, du tube acier de section 40 x 40 mm en épaisseur 3 mm suffit largement. Pour un modèle à batterie plus lourd, passez à du 50 x 50 mm ou du 60 x 40 mm. La soudure à l’arc avec des baguettes rutiles classiques convient, à condition de bien décaper les tubes avant assemblage.
Le bois reste acceptable uniquement pour les machines de moins de 150 kg. Au-delà, les assemblages vissés travaillent sous la charge et finissent par prendre du jeu. Un cadre mixte (bois massif renforcé par des platines acier aux jonctions) représente un compromis, mais la soudure complète reste plus fiable.
La rampe ou la plateforme : deux concepts différents

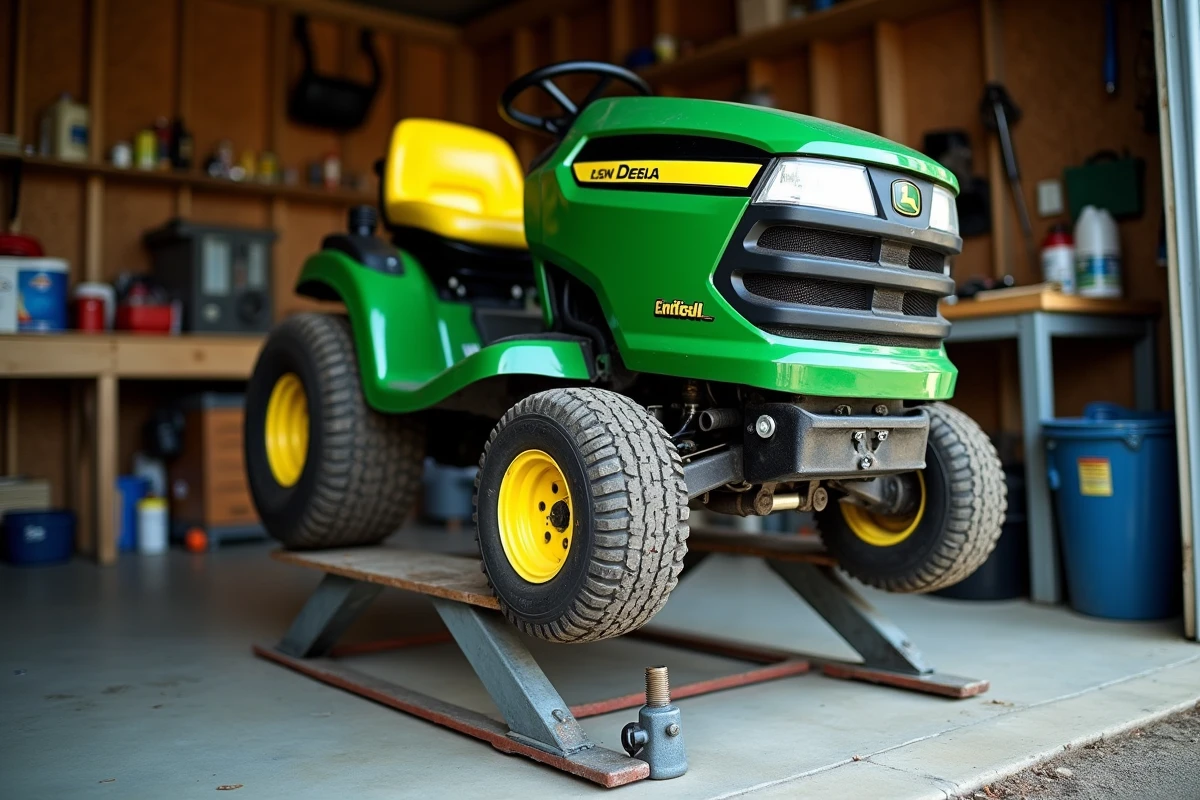

La rampe inclinée consiste à faire rouler le tracteur sur un plan en pente, roues avant surélevées par rapport aux roues arrière. La plateforme à levage vertical soulève la machine entière à l’horizontale grâce à un cric ou un vérin.
- La rampe est plus simple à fabriquer : deux rails en acier, un butoir soudé en haut, et le tracteur monte par ses propres moyens. Elle suffit pour accéder au carter de coupe et aux lames.
- La plateforme offre un accès complet sous la machine, y compris la transmission et les roues. Elle demande un cric hydraulique ou un vérin, et un cadre plus rigide.
- Pour un tracteur à batterie lourd, la plateforme avec vérin est la seule option réellement stable parce qu’elle maintient l’assiette horizontale et répartit la charge sur quatre appuis.
Sécurité pendant le levage et la maintenance
Le levage représente la phase la plus risquée. Un tracteur tondeuse qui bascule peut écraser un pied ou une main en une fraction de seconde.
Ne travaillez jamais sous la machine avec le cric comme seul maintien. Une fois la hauteur atteinte, calez systématiquement avec des chandelles mécaniques ou des blocs acier. Le cric sert à monter, les chandelles servent à maintenir.
Avant chaque levage, vérifiez trois points :
- Le sol doit être dur et plat. Le béton est idéal. L’herbe ou le gravier se déforment sous la charge et provoquent un glissement progressif.
- Le frein de parking du tracteur doit être enclenché et les roues calées des deux côtés avec des cales en bois ou en caoutchouc.
- Si le tracteur est à batterie, débranchez la prise de sécurité ou retirez la clé avant toute intervention sous le châssis, même pour un simple nettoyage.
Plan de construction simplifié pour un lève à rampe
Voici une approche directe pour un lève à rampe adapté aux tracteurs tondeuses thermiques de gabarit courant.
Pièces nécessaires
Deux tubes acier rectangulaires pour les rails (longueur d’environ 1,20 m chacun), quatre pieds en tube carré pour surélever la partie haute, une traverse arrière soudée entre les deux rails, et un butoir en cornière fixé en haut de chaque rail pour bloquer les roues.
Assemblage
Les deux rails sont posés parallèles, écartés de la largeur entre les roues du tracteur. Les pieds arrière surélèvent l’extrémité haute. La traverse relie les deux rails en haut pour empêcher l’écartement sous la charge. L’angle de la rampe ne doit pas dépasser 20 à 25 degrés pour que le tracteur puisse monter sans patiner.
Une fois le tracteur en haut de la rampe, les roues avant reposent sur les butoirs. Vous accédez au plateau de coupe par le dessous sans avoir à vous glisser sous la machine entière.
Pour un modèle à batterie dépassant le poids des thermiques standards, ce type de rampe montre vite ses limites. La charge concentrée sur les deux rails peut provoquer un fléchissement. Dans ce cas, ajoutez un troisième rail central ou passez directement à une plateforme à vérin avec appuis réglables, comme décrit plus haut.
Le temps de fabrication pour une rampe basique tourne autour d’un après-midi, poste à souder compris. Vérifiez chaque soudure avant la première mise en charge en tapant dessus avec un marteau : une soudure correcte sonne plein, une soudure creuse ou fissurée sonne creux et doit être reprise.
